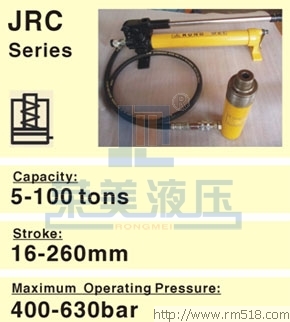

一、單作用液壓千斤頂用途：
JRC系列單作用液壓千斤頂是常規通用型,可應用于設備維修、安裝及常規工業生產中。單作用液壓千斤頂具有廣泛的行程長度和舉升能力范圍，是維修，生產制造，建筑等作業的放心選擇。所有的型號都可設計頸部螺紋與底部設計有安裝孔，使得配套安裝定位方便。
 |
單作用液壓千斤頂結構圖
 |
二、單作用液壓千斤頂特性：
活塞桿鍍硬鉻，防止刮傷和腐蝕。
高溫烤漆，表面耐磨耐腐蝕及撞擊。
單作用設計，彈簧回縮（復位）。
防塵密封圈可減少污染，延長千斤頂使用壽命。 |
三、基本參數： 表中參數可能因?yàn)楦牧级兏〔涣硇型ㄖ?/span>
| 型號 |
液壓缸
承載能力 |
行程 |
本體高度A(mm) |
伸展高度B(mm) |
油缸內徑E(mm) |
缸外徑D(mm) |
活塞桿直徑F(mm) |
快速接頭螺紋 |
重量 |
| JRC-50 |
5 |
16 |
41 |
57 |
35 |
55 |
35 |
M16×1.5 |
1.0 |
| JRC-51 |
25 |
110 |
136 |
35 |
55 |
35 |
M16×1.5 |
1.0 |
| JRC-53 |
76 |
165 |
241 |
35 |
55 |
35 |
M16×1.5 |
1.5 |
| JRC-55 |
127 |
216 |
343 |
35 |
55 |
35 |
M16×1.5 |
1.9 |
| JRC-57 |
178 |
273 |
451 |
35 |
55 |
35 |
M16×1.5 |
2.4 |
| JRC-59 |
232 |
324 |
556 |
35 |
55 |
35 |
M16×1.5 |
2.8 |
| JRC-101 |
10 |
26 |
89 |
115 |
45 |
58 |
42 |
M16×1.5 |
1.8 |
| JRC-102 |
54 |
121 |
176 |
45 |
58 |
42 |
M16×1.5 |
2.3 |
| JRC-104 |
105 |
171 |
276 |
45 |
58 |
42 |
M16×1.5 |
3.3 |
| JRC-106 |
156 |
247 |
403 |
45 |
58 |
42 |
M16×1.5 |
4.4 |
| JRC-108 |
203 |
298 |
501 |
45 |
58 |
42 |
M16×1.5 |
5.4 |
| JRC-1010 |
257 |
349 |
606 |
45 |
58 |
42 |
M16×1.5 |
6.4 |
| JRC-1012 |
304 |
400 |
704 |
45 |
58 |
42 |
M16×1.5 |
6.8 |
| JRC-1014 |
356 |
450 |
806 |
45 |
58 |
42 |
M16×1.5 |
8.2 |
| JRC-151 |
15 |
25 |
124 |
149 |
65 |
80 |
60 |
M16×1.5 |
3.3 |
| JRC-152 |
51 |
149 |
200 |
65 |
80 |
60 |
M16×1.5 |
4.1 |
| JRC-154 |
101 |
200 |
301 |
65 |
80 |
60 |
M16×1.5 |
5.0 |
| JRC-156 |
152 |
271 |
423 |
65 |
80 |
60 |
M16×1.5 |
6.8 |
| JRC-158 |
193 |
332 |
526 |
65 |
80 |
60 |
M16×1.5 |
8.2 |
| JRC-1510 |
244 |
383 |
627 |
65 |
80 |
60 |
M16×1.5 |
9.5 |
| JRC-1512 |
295 |
434 |
729 |
65 |
80 |
60 |
M16×1.5 |
10.9 |
| JRC-1514 |
346 |
485 |
830 |
65 |
80 |
60 |
M16×1.5 |
11.8 |
| JRC-251 |
25 |
26 |
139 |
165 |
70 |
86 |
57.2 |
M16×1.5 |
5.9 |
| JRC-252 |
50 |
166 |
215 |
70 |
86 |
57.2 |
M16×1.5 |
6.4 |
| JRC-254 |
102 |
215 |
317 |
70 |
86 |
57.2 |
M16×1.5 |
8.2 |
| JRC-256 |
158 |
273 |
431 |
70 |
86 |
57.2 |
M16×1.5 |
10.0 |
| JRC-258 |
210 |
323 |
533 |
70 |
86 |
57.2 |
M16×1.5 |
12.3 |
| JRC-2510 |
261 |
374 |
635 |
70 |
86 |
57.2 |
M16×1.5 |
14.1 |
| JRC-2512 |
311 |
425 |
736 |
70 |
86 |
57.2 |
M16×1.5 |
16.3 |
| JRC-2514 |
362 |
476 |
838 |
70 |
86 |
57.2 |
M16×1.5 |
17.7 |
| JRC-308 |
30 |
209 |
387 |
596 |
80 |
102 |
60 |
M16×1.5 |
18.1 |
| JRC-502 |
50 |
51 |
176 |
227 |
100 |
127 |
70 |
M16×1.5 |
15.0 |
| JRC-504 |
101 |
227 |
328 |
100 |
127 |
70 |
M16×1.5 |
19.1 |
| JRC-506 |
159 |
283 |
441 |
100 |
127 |
70 |
M16×1.5 |
23.2 |
| JRC-5013 |
337 |
460 |
797 |
100 |
127 |
70 |
M16×1.5 |
37.7 |
| JRC-756 |
75 |
156 |
285 |
441 |
125 |
156 |
95.2 |
M22×1.5 |
29.5 |
| JRC-7513 |
333 |
492 |
825 |
125 |
156 |
95.2 |
M22×1.5 |
59.0 |
| JRC-1006 |
100 |
168 |
357 |
526 |
140 |
178 |
100 |
M22×1.5 |
59.0 |
| JRC-10010 |
260 |
449 |
709 |
140 |
178 |
100 |
M22×1.5 |
72.6 |
四、適用領域：

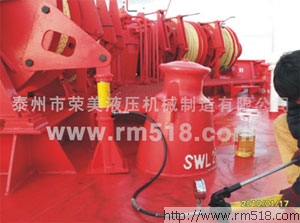

| 單作用千斤頂剎車試驗（如下圖） |
 |
 |

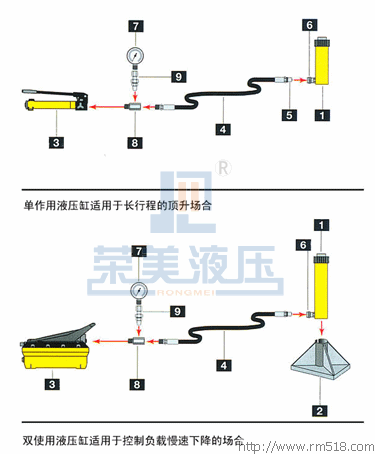

配置一： 單作用手動泵+軟管+單作用千斤頂
．單作用手動泵，軟管和單作用千斤頂是較基本和普遍的組合。
．泵的油箱容積應大于千斤頂?shù)娜莘e，以便能完全頂升千斤頂
．壓力表安裝在表座上。 |
 |

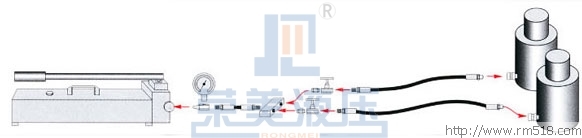

配置二： 單作用手泵+分配器+2跟軟管+2個單作用千斤頂
．使用1臺具有兩個或更多接口的分配器，可同時驅動兩臺以上的單作用千斤頂。
．每個接口可以安裝節流閥
．可單獨調節流入每個千斤頂?shù)牧髁浚姑總€(gè)千斤頂?shù)捻斏叨炔煌?，保持頂升工件的平行移?dòng)。
．每個產品可單獨配置壓力表和表座。 |
|
|
 |
|
